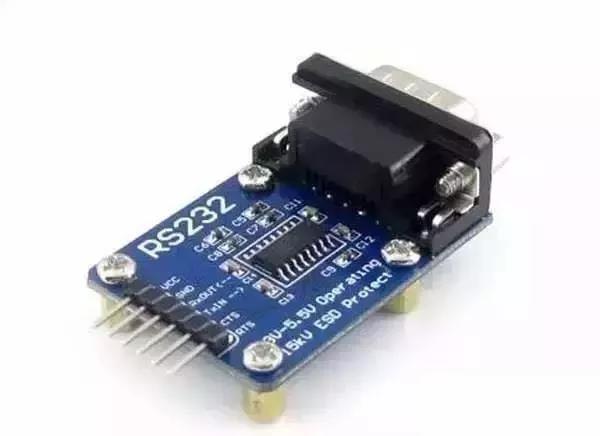

RS232屬單端信號傳送，存在共地噪聲和不能抑制共模干擾等問題，因此一般用于20m以內的通信。

一個完整的RS232接口有22根線，采用標準的25芯插頭座。RS232采用邏輯，邏輯“1”：－5V~-15V，邏輯“0”：+5V~+15V。

在要求通信距離為幾十米到上千米時，廣泛采用RS485串行總線標準。RS485采用平衡發送和差分接收，因此具有抑制共模干擾的能力。加上總線收發器具有高靈敏度，能檢測低至200mV的電壓，故傳輸信號能在千米以外得到恢復。

RS485采用半雙工工作方式，任何時候只能有一點處于發送狀態，因此，發送電路須由使能信號加以控制。RS485用于多點互連時非常方便，可以省掉許多信號線。應用RS485可以聯網構成分布式系統，其允許最多并聯32臺驅動器和32臺接收器。

RS422是雙端線傳送信號，通過傳輸線驅動器，把邏輯電平變換成電位差，完成始端的信息怤；通過傳輸線接收器，把電位差轉變成邏輯電平，實現終端的信息接收。

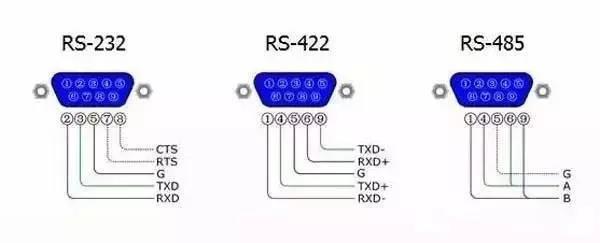

RS485和RS422電路原理基本相同，都是以差動方式發送和接受，不需要數字地線。差動工作是同速率條件下傳輸距離遠的根本原因，這正是二者與RS232的根本區別，因?yàn)镽S232是單端輸入輸出，雙工工作時至少需要數字地線、發送線和接受線三條線（異步傳輸），還可以加其它控制線完成同步等功能。RS422通過兩對雙絞線可以全雙工工作收發互不影響，而RS485只能半雙工工作，發收不能同時進行，但它只需要一對雙絞線。

RS422比RS232傳輸信號距離長，速度快，傳輸率最大為10Mbit/s，在此速率下電纜允許長度為120米，如果采用較低傳輸速率，如9000波特率時，最大距離可達1200米。

RS422每個通道要用二條信號線，如果一條是邏輯“1”狀態，另一條為邏輯“0”。電路由發送器、平衡連接電纜、電纜終端負載、接收器幾部分組成。在電路中規定只許有一個發送器，可有多個接收器，因此通常采用點對點通訊方式。

RJ45接口通常用于數據傳輸，最常見的應用為網卡接口。

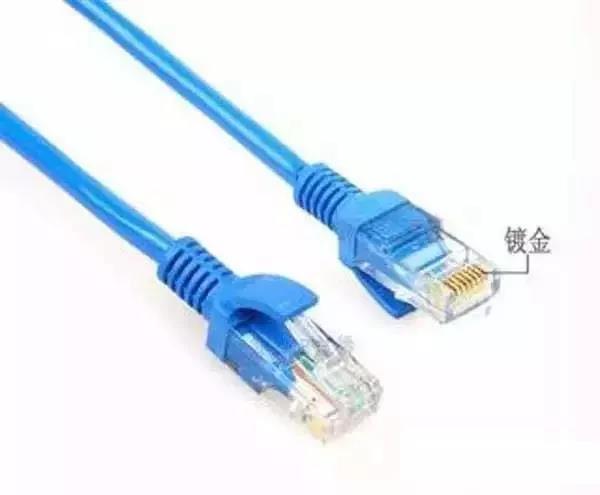

RJ45是各種不同接頭的一種類型（例如：RJ11也是接頭的一種類型，不過它是電話上用的）；RJ45頭跟據線的排序不同的法有兩種，一種是橙白、橙、綠白、藍、藍白、綠、棕白、棕；另一種是綠白、綠、橙白、藍、藍白、橙、棕白、棕；因此使用RJ45接頭的線也有兩種即：直通線、交叉線。RJ45 型網線插頭又稱水晶頭，共有八芯做成，廣泛應用于局域網和 ADSL 寬帶上網用戶的網絡設備間網線（稱作五類線或雙絞線）的連接。

在具體應用時，RJ45 型插頭和網線有兩種連接方法（線序），RJ45 型網線插頭引腳號的識別方法是：手拿插頭，有 8 個小鍍金片的一端向上，有網線裝入的矩形大口的一端向下，同時將沒有細長塑料卡銷的那個面對著你的眼睛，從左邊第一個小鍍金片開始依次是第1 腳、第2 腳、…、第8 腳。

以往，PC與智能設備通訊多借助RS232、RS485、以太網等方式，主要取決于設備的接口規范。但RS232、RS485只能代表通訊的物理介質層和鏈路層，如果要實現數據的雙向訪問，就必須自己編寫通訊應用程序，但這種程序多數都不能符合ISO/OSI的規范，只能實現較單一的功能，適用于單一設備類型，程序不具備通用性。

在RS232或RS485設備聯成的設備網中，如果設備數量超過2臺，就必須使用RS485做通訊介質，RS485網的設備間要想互通信息只有通過“主（Master）”設備中轉才能實現，這個主設備通常是PC，而這種設備網中只允許存在一個主設備，其余全部是從（Slave）設備。而現場總線技術是以ISO/OSI模型為基礎的，具有完整的軟件支持系統，能夠解決總線控制、沖突檢測、鏈路維護等問題。現場總線設備自動成網，無主/從設備之分或允許多主存在。在同一個層次上不同廠家的產品可以互換，設備之間具有互操作性。
